INSTRUCCIONES GENERALES PARA LA INSTALACIÓN Y MANTENIMIENTO DEL ELECTRODO QU~MICO DE COBRE
GENERALIDADES
El Electrodo de cobre es un electrodo para tierra activado químicamente, diseñado para proveer una conexión eléctrica a tierra de baja resistencia. La resistencia de esa conexión eléctrica dependerá de la resistividad del terreno (suelo), el acondicionador usado y la manera en que se instalen, por lo tanto es recomendable asegurarse de que los electrodos estén bien instalados y tengan un buen mantenimiento.
El manual de aterrizaje de matimsa, "diseño de una conexión de tierra de baja resistencia" es una gula de diseño para proyectar un buen sistema de aterrizaje, diseñar la configuración más adecuada y acondicionar el terreno de manera óptima cuando sea necesario.
INSTALACION
CONDICIONES DEL LUGAR
Los Electrodo químicos de cobre deben instalarse de tal manera que se logre la mínima resistencia posible con el número de electrodos calculado, por lo tanto, estos deberán distribuirse tan retirados como el espacio y el material lo permitan, si el espacio o el material son limitados, los electrodos deberán estar separados por una distancia no menos a 22 veces su longitud, entre mayos sea la separación es menor la resistencia que se logra, las configura- ciones 2 y 1 muestran detalles de instalación de electrodos
RELLENO PARA EL ACONDICIONAMIENTO DEL TERRENO (GEM)
Matimsa suministra un relleno de baja resistencia y buen conductora de la humedad llamado gem (groun enhancement material), facilita un buen aterrizaje con el terreno circundante en cualquier tipo de terreno, rellenado con el 100% de gem se optimizará la afectividad de los electrodos Electrodo químicos de cobre, en términos normales (aproximadamente 100 OHMS-metro), la primera capade tierra, se puede mezclar con el gem para lograr un volumen deseado, en proporciones de 50150.
EXCAVACIÓN PARA ELECTRODOS VERTICALES

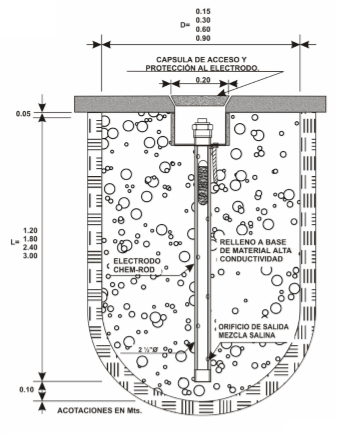

El pozo o agujero debe ser del diámetro adecuado pa- ra dar cabida tanto al electrodo como al relleno reque- rido se recomienda usar relleno (gem) en todo tipo de terreno, se tiene tres opciones posibles.
1 .- Cuando el terreno tiene menos de 100 ohsm-metro, se recomienda un pozo de seis pulgadas (20 cm) de diametro. 2.- Para terrenos de alta resistividad se recomienda el uso del relleno gem con grafito y electrolito (sales minerales).
3.- El electrodo debe instalarse de 1 a 12 cms. Bajo el nivel del piso terminado.
PROCEDIMIENTOS DE INSTALACIÓN
1 .- Poner una pequeña cantidad de gem en el pozo ajustar la altura adecuada para que el electrodo que de al nivel del piso terminado.
2.- Colocar el electrodo en el centro del pozo y rellenar con la mezcla del gem manteniendo la posición del electro- do en el centro del relleno.
3.- Abrir la tapa del electrodo y llenarlo con grafito y electrolito.
4.- Mezclar el gem con el grafito rellenando la zona y compactar hasta llenar el registro si la mezcla no alcanza, agregarle tierra negra y suficiente agua revuelta con electrolito.
CONEXIÓNES ELÉCTRICAS: TERMINAL PlGTAlL (LISTADO UL)
El Electrodo químico de cobre esta provisto de una terminal pigtail de cable de cobre de 40 awg. Se recomienda al usuario usar conexiones de cadweld a esta terminal ul recomienda esta forma de instalación.
INSTRUCCIONES DE MANTENIMIENTO.
Generalidades:
El Electrodo químicos de cobre esta diseñado para tener una vida de mas de 20 años para asegurar una vida pro- longada y baja impedancia continua, debe darsele mantenimiento periodico al electrodo y ocasionalmente al terreno circundante durante la vida del sistema de tierra. Las condiciones que influyen en la periodicidad del mantenimiento, son las siguientes:
1 .- Contenido de humedad del terreno 2.- Localización del sistema de tierras 3.- Características del clima del lugar 4.- Profundidad del nivel priático
PERIODICIDAD DEL MANTENIMIENT
Debido a que las condiciones anteriores cambian de un luga a otro, el mantenimiento requerido también varía. Las variaciones de los intervalos de tiempo puede oscilar entre una vez cada seis meses y una vez cada ano y medio, para asegurarse de que en cada lugar tiene el programa de mantenimiento adecuado debe hacerse una inspección física cada seis meses después de la instalación del Electrodo químico de cobre. Cuando se inspecciona el Electrodo químico de cobre, es recomendable rellenar el electrodo aun cuando se haya consumido poca cantidad de minerales, esto serán mantenidos por el proceso de filtración normal del electrodo.
